Módulo cargador solar MPPT 3.7V Batería de litio Tipo-C 5-24V 10-30W Panel solar Salida 5V/12V para DIY LoRa Arduino Raspberry Pi

El viaje de tu pedido

1. Compra en EuropaCompramos tu producto por ti
2. Vuelo a EcuadorEnvío internacional incluido
3. Aduana incluidaTrámites y aranceles ya pagados
4. Tu casaEntrega por courier local

Conoce más detalles

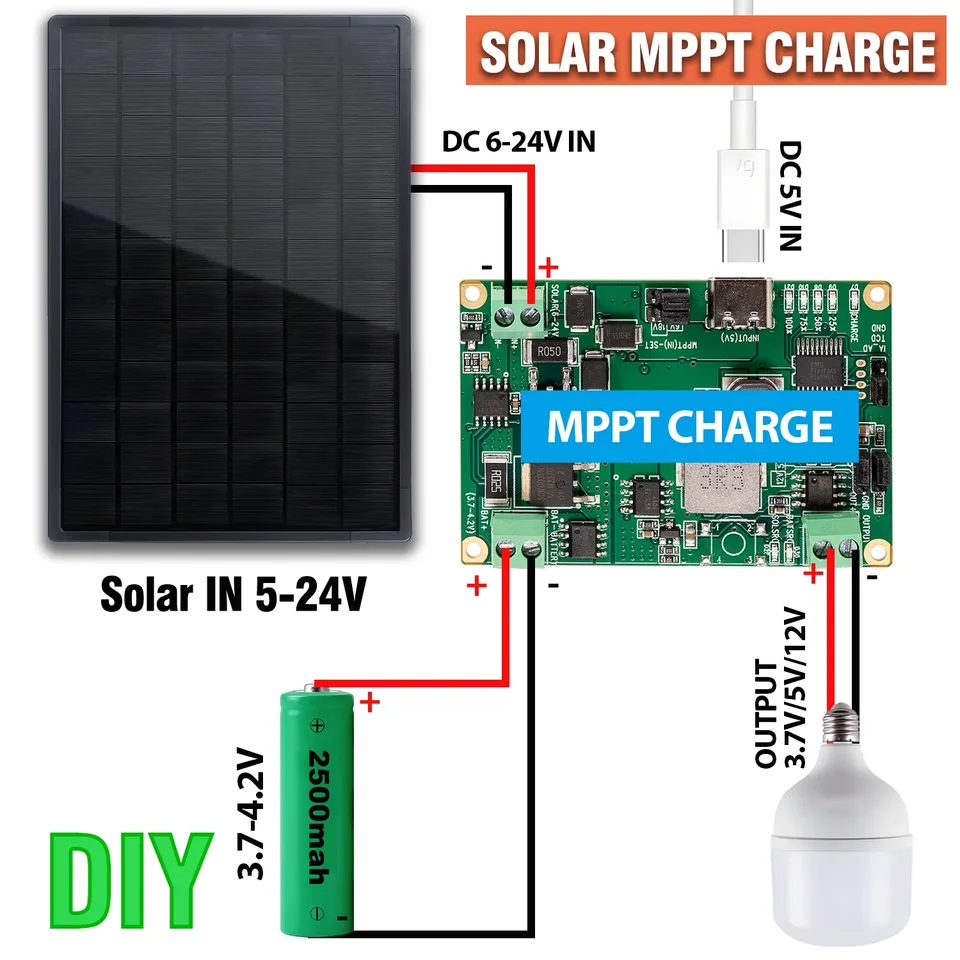

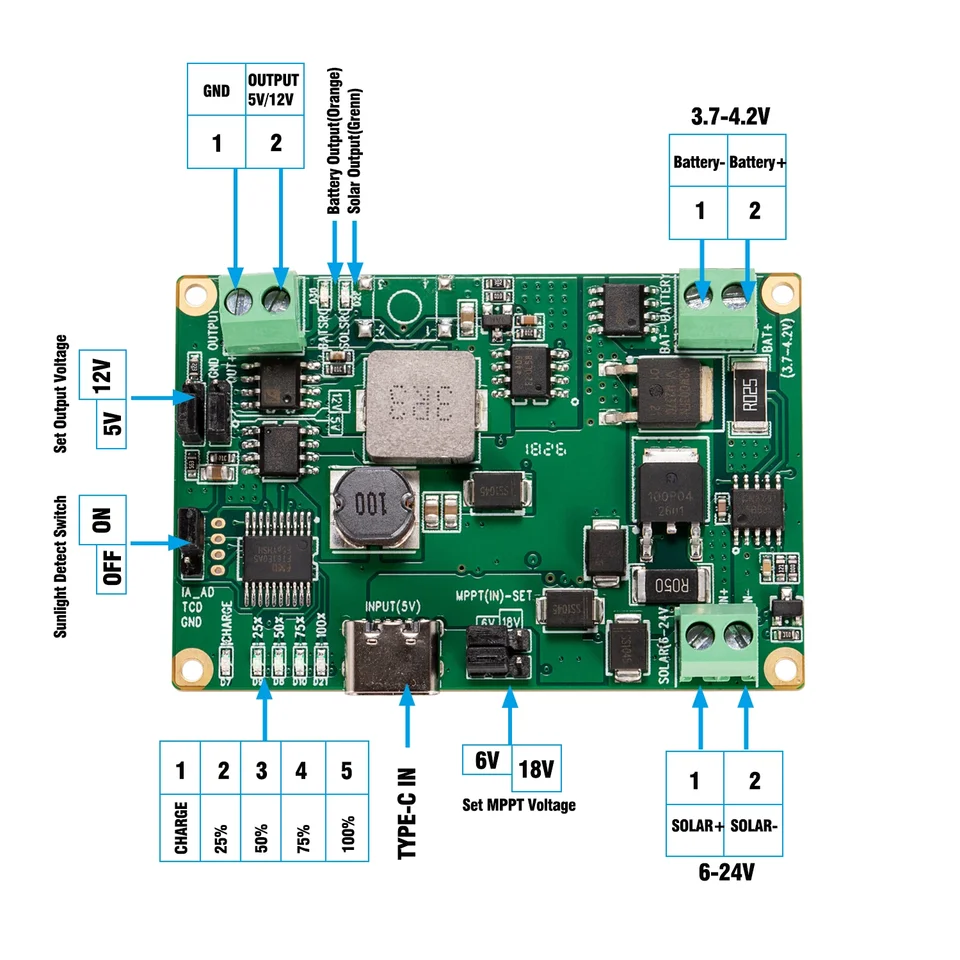

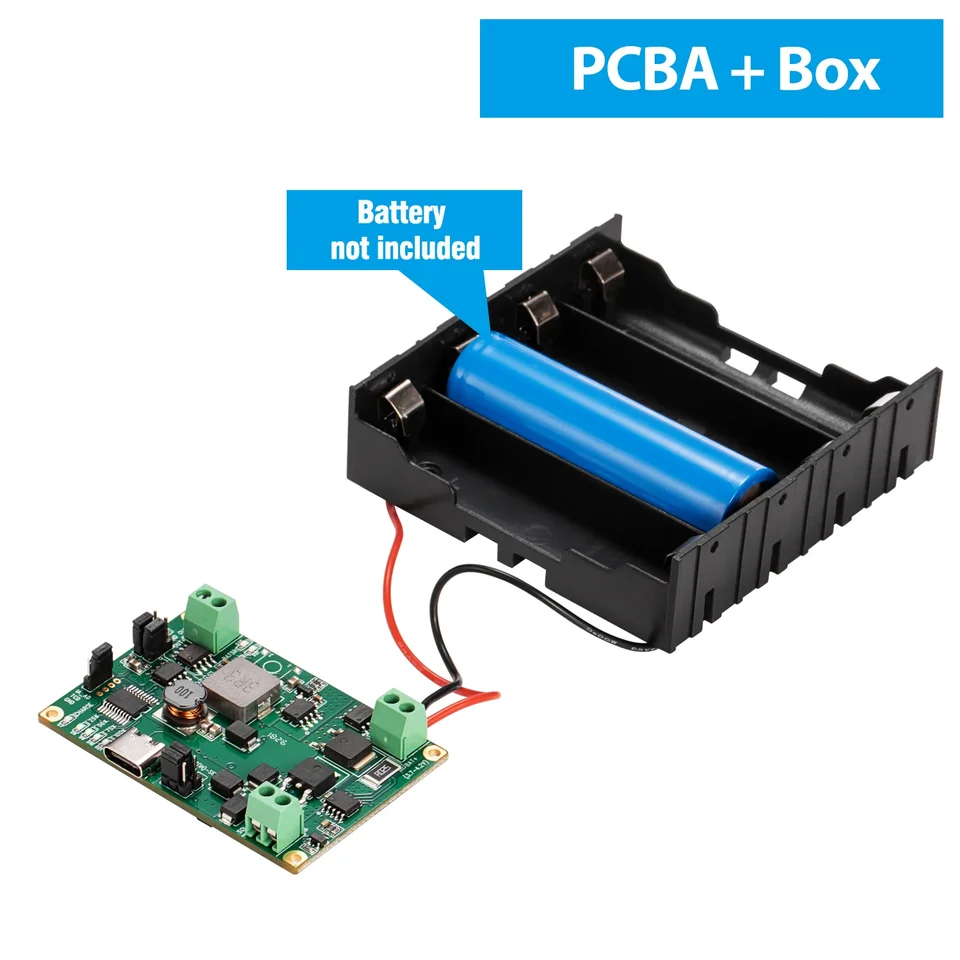

NOTA: Este enlace no incluye baterías ni paneles solares. Funciones: 1. Entrada TYPE-C (5V) para carga. 2. Puerto de entrada para panel solar (DC 6-24V). Se recomiendan paneles solares de 18V-20V; se admite detección de luz solar. 3. Puerto de batería para carga de batería de litio de una sola celda (3.7-4.2V). 4. Puerto de salida de alimentación (5V/12V). El voltaje de salida se puede ajustar mediante pines de puente. 5. Indicadores de nivel de batería, que muestran el 25% / 50% / 75% / 100% de energía restante. 6. Función inteligente de detección de luz solar. Esta función se activa cuando el voltaje de salida del panel solar conectado supera los 16V. El sistema cambia automáticamente la fuente de alimentación: la carga se alimenta directamente del panel solar bajo luz solar intensa, y de la batería bajo luz solar débil, para maximizar el tiempo de funcionamiento de la carga. Esta placa de carga admite paneles solares de 5–24V con una potencia máxima de 30W. Compatible con baterías de litio de 3.7–4.2V. El IC elevador integrado proporciona una salida estable de 5V/2A o 12V/1.5A. Cuando se conecta un panel solar que supera los 16V, puede habilitar la función de detección de luz solar. Con suficiente luz solar y un nivel de batería inferior al 90%, el controlador cambia la carga a alimentación solar directa mientras carga la batería simultáneamente. Cuando se conecta un panel solar de más de 16V, puede activar la función de detección de luz solar. Con luz solar insuficiente, el controlador cambia a alimentar la carga directamente desde la batería mientras continúa cargando la batería. Cuando el voltaje de entrada solar > 16V: cuando el voltaje de entrada conectado es superior a 16V, ajuste J4 y J5 como se muestra en la figura. Puede habilitar o deshabilitar la función de detección de luz solar mediante J3. Cuando el voltaje de entrada solar < 16V: cuando el voltaje de entrada conectado es inferior a 16V, ajuste J4 y J5 como se muestra en la figura. La función de detección de luz solar no estará disponible. Configure J3 para deshabilitar esta función. Funciones básicas: 1. FP6296, IC elevador síncrono. Puede elevar síncronamente la entrada de 3.7–4.2V a 5–12V para la salida, con una corriente máxima de 1.5A. 2. XB8886A, IC de protección de batería de litio. Proporciona protección contra sobrecarga y sobredescarga. Voltaje de sobrecarga: 4.28V; voltaje de sobredescarga: 2.8V. 3. Puente de voltaje de salida. El voltaje de salida se puede ajustar a 5V o 12V mediante el puente. 4. NDP2345, IC reductor. Reduce la potencia de los paneles fotovoltaicos a 5V o 12V para alimentar directamente la carga. 5. AO4185, MOSFET de alta potencia, capaz de soportar una corriente máxima de 80A. 6. CN3791, chip de carga MPPT. Voltaje máximo de entrada: 30V; corriente máxima de carga: 5A. 7. Puente de detección de intensidad de luz. Se puede configurar para cambiar la fuente de alimentación entre la salida automática del panel fotovoltaico bajo luz intensa o la salida
